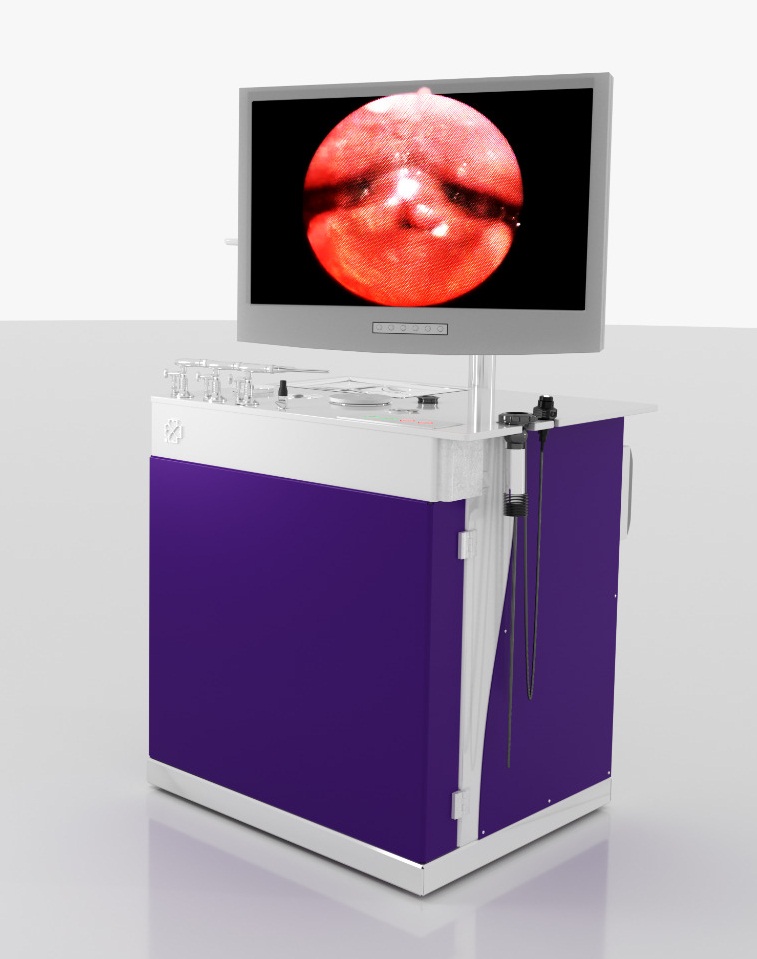

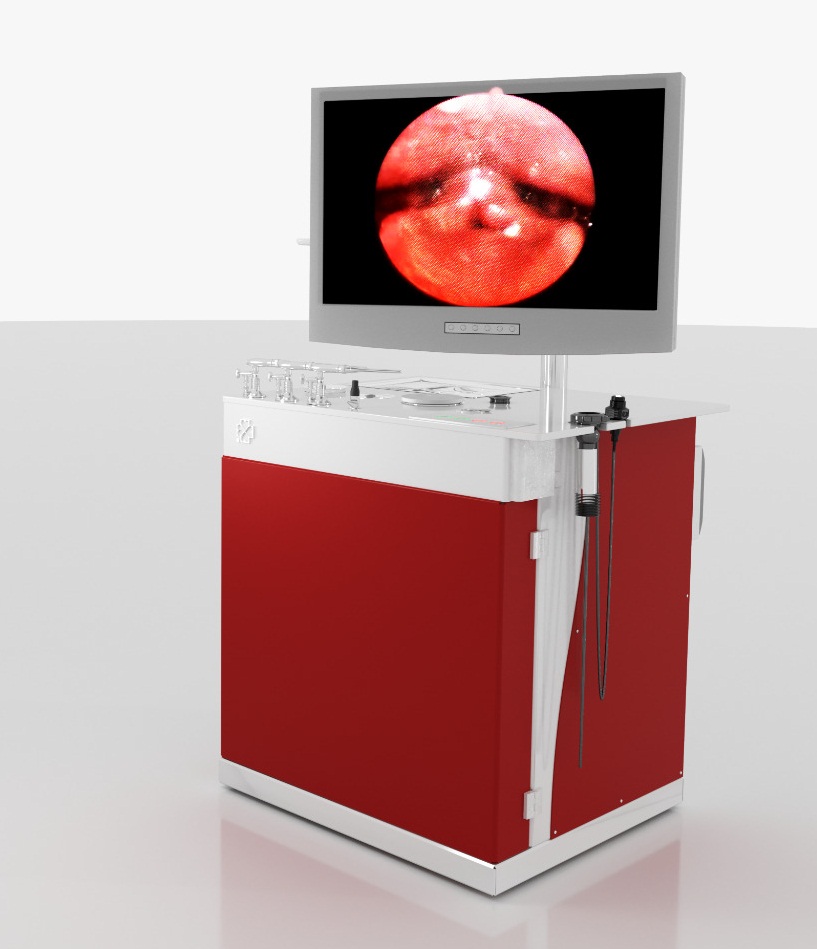

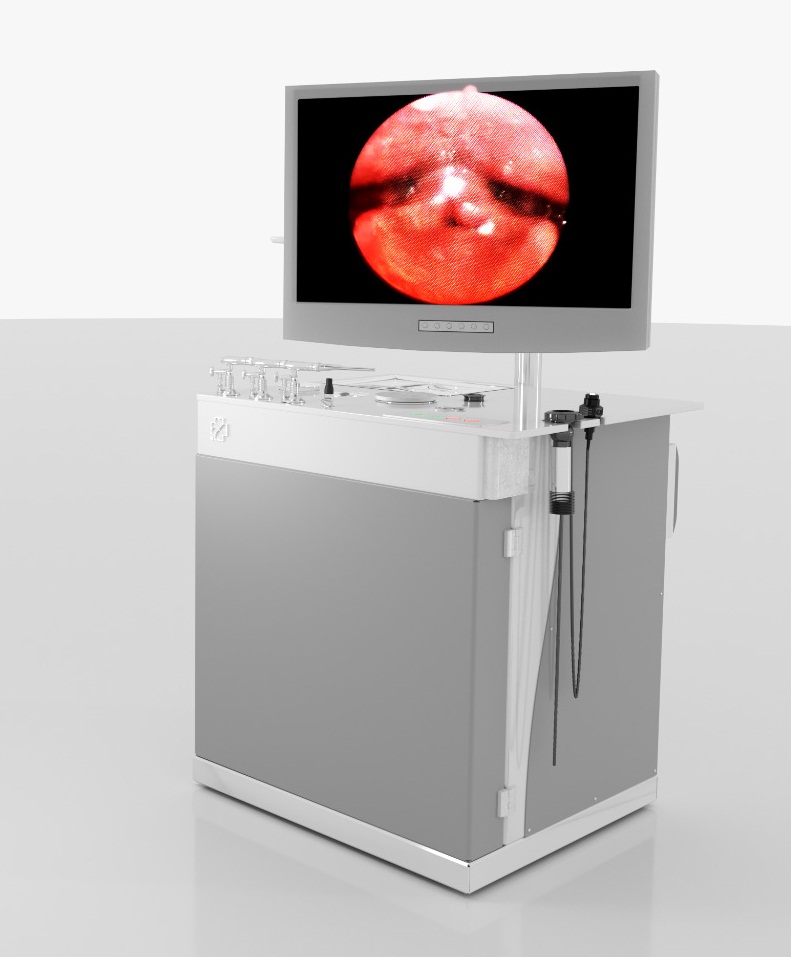

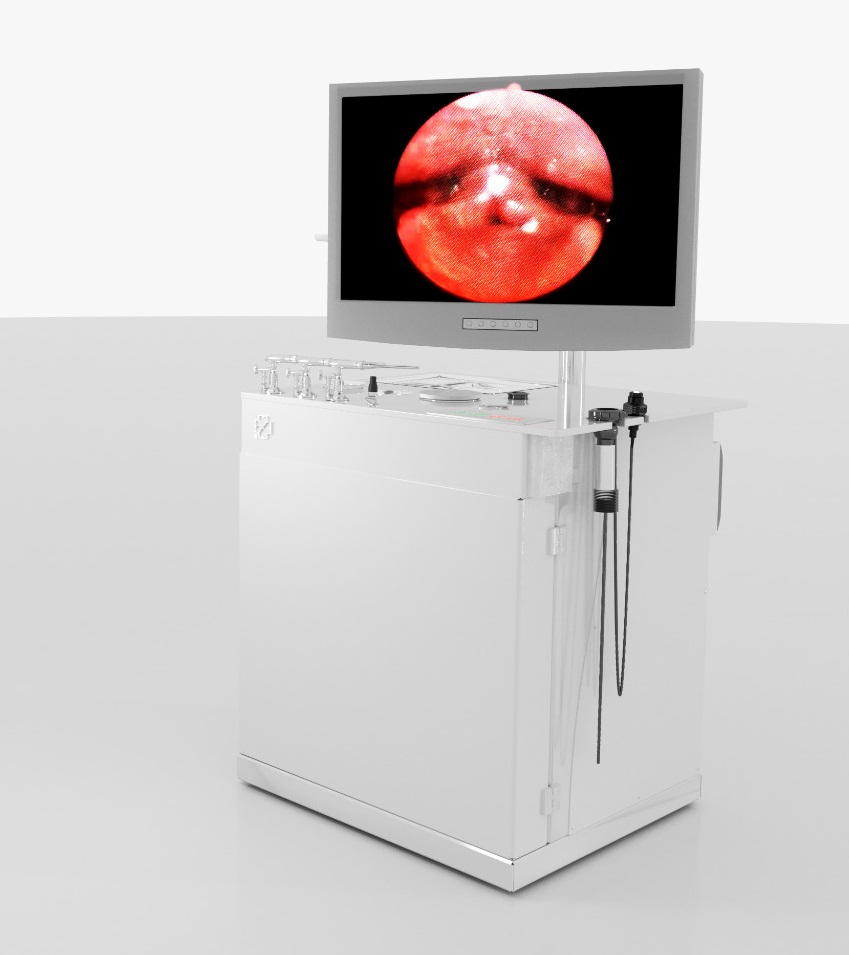

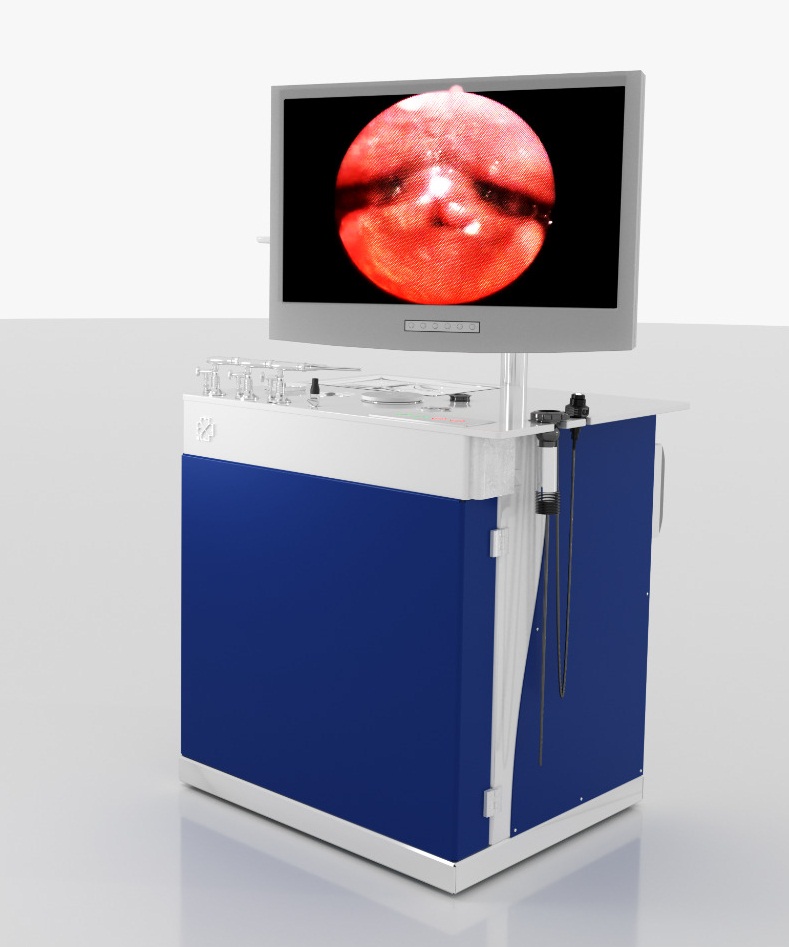

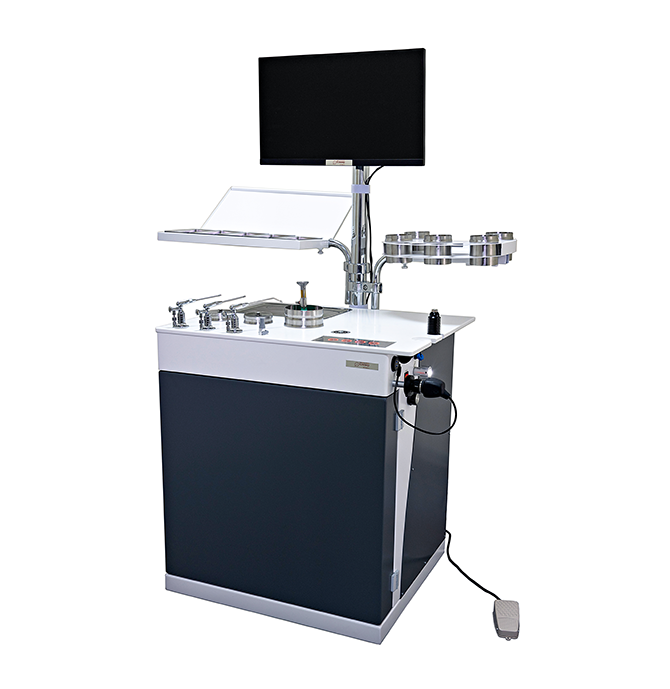

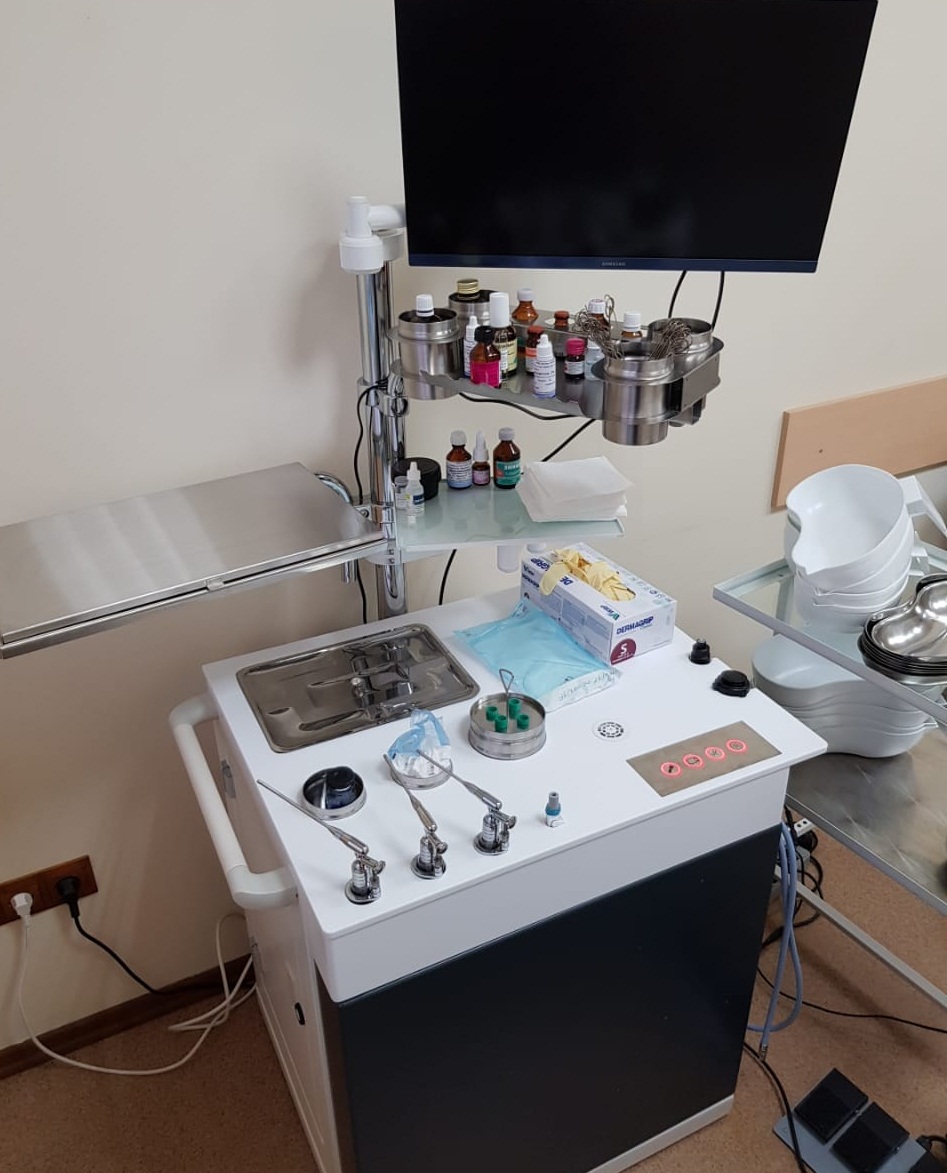

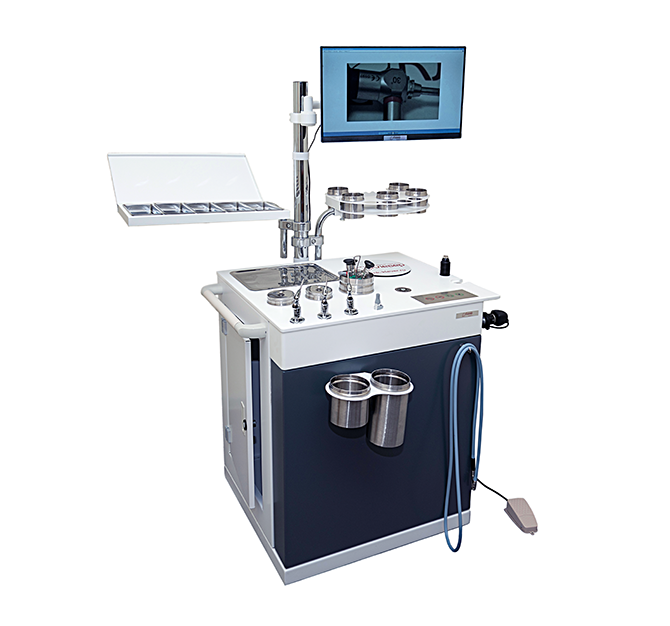

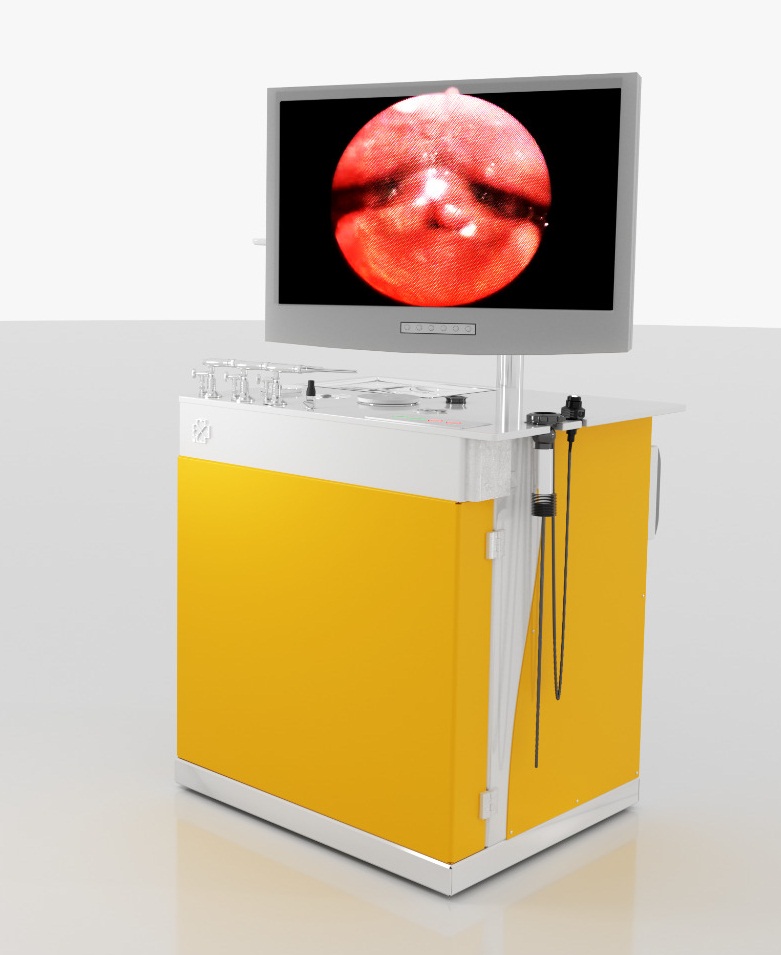

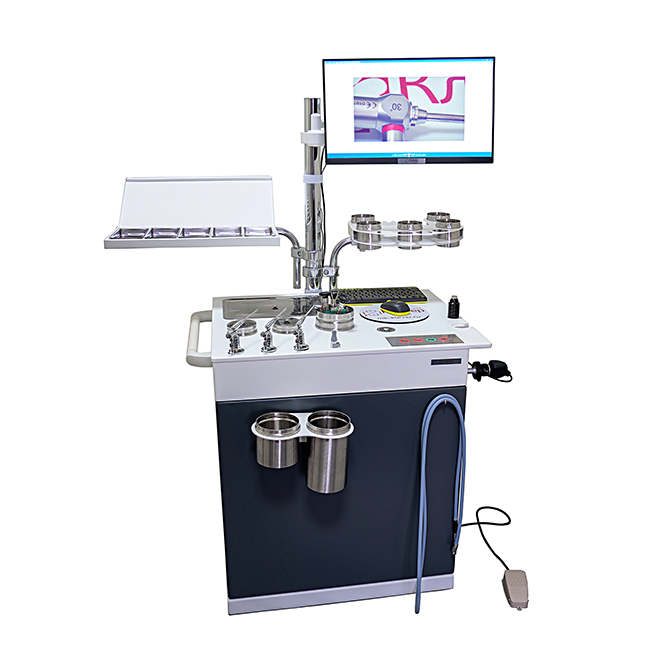

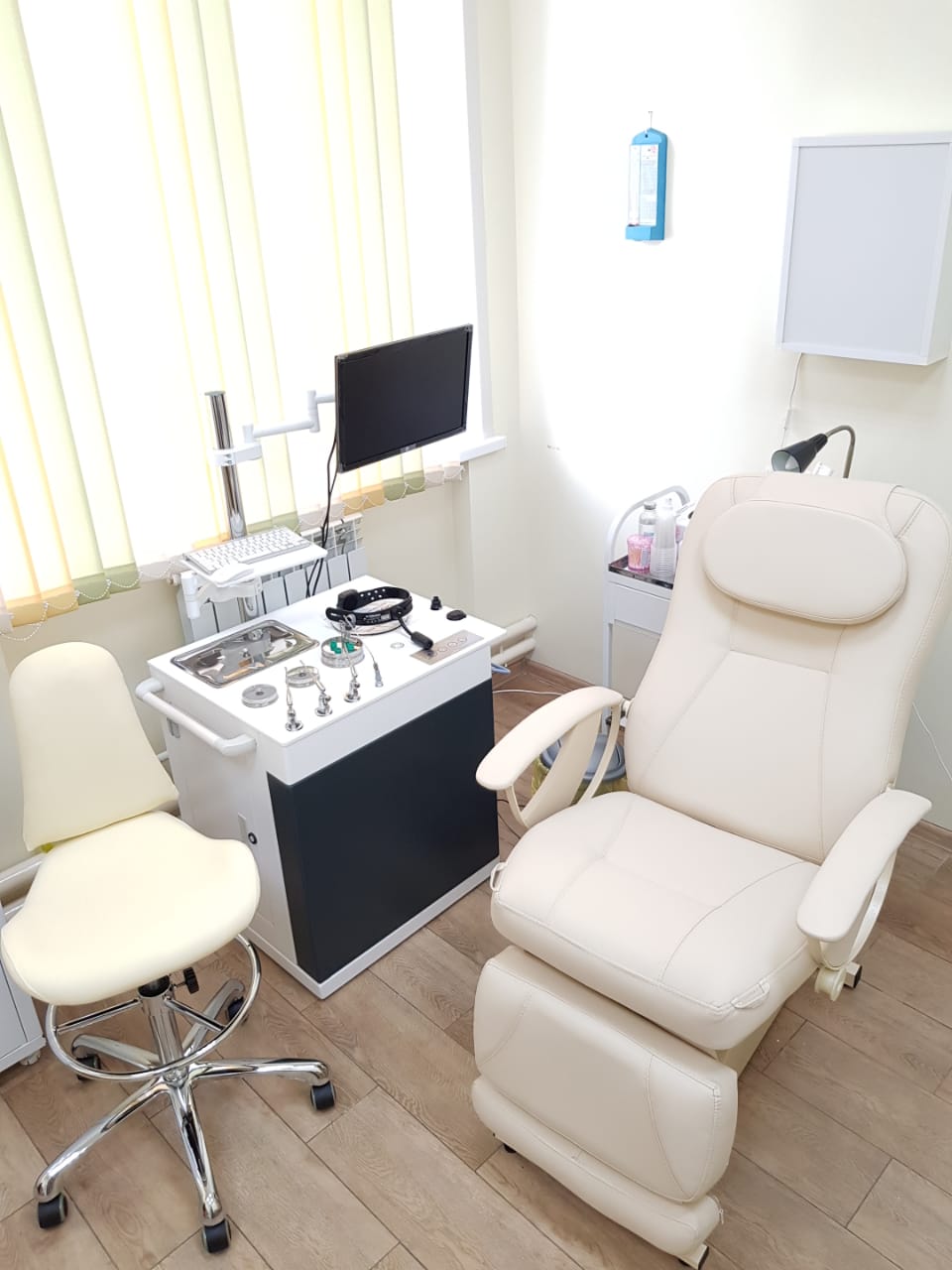

Установка оториноларингологическая УОРЛ-1
• Рабочая поверхность установки выполнена из акрила;
• Корпус из стали 2мм., покрыт порошковой краской.
-
Описание
При создании установки был сделан упор на видеоэндоскопическое оснащение ЛОР установки. Для этого подобрали оптимальную связку видеокамеры, источника света и монитора и настроили все целенаправленно для работы в ЛОР.
Мощный светодиодный источник света, видеокамера, монитор для Вас уже в базовой комплектации и зарегистрированы в Росздравнадзоре.
Установка предназначена для:
– проведения эндоскопических, диагностических и лечебных манипуляций в носовой полости, полости наружного уха, полости глотки и гортани.
– для преобразования оптического изображения проецируемого оптической системой эндоскопа на матрицу видеоголовки и формирования цифрового видеосигнала с последующей передачей его на монитор.
– для создания освещенности при эндоскопических манипуляциях в носовой полости, полости наружного уха, полости глотки и гортани.– для распыления жидких лекарств в носовой полости, полости наружного уха, полости глотки и гортани.
– для аспирации жидкостей из носовой полости, полости наружного уха, полости глотки и гортани.
– для подогрева инструмента.
Видеосистема

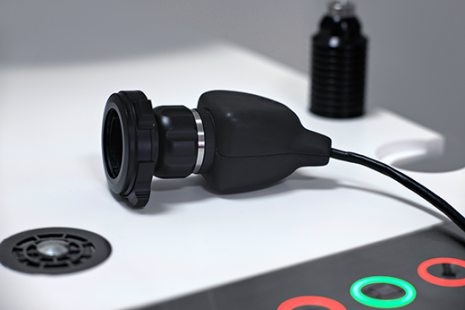

Full HD камера для вывода изображения с эндоскопа на экран монитора. Размер сенсора 1/2.8 “в стандартной комплектации”. Объектив с фокусным состоянием 25 мм. (Опционально возможна комплектация сенсором 1/1.8 и zoom-объективом)
Монитор: диагональ 19-24’, угол обзора 178, IPS матрица, яркость не менее 250 кд/м.
Программное обеспечение для архивации фото, видео и текстовых данных пациентов. Возможность сохранения изображения.

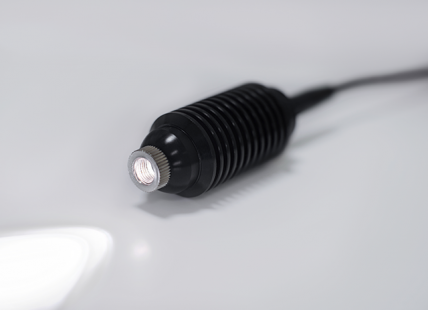

Один светодиодный источник холодного света
Мобильный источник мощностью 10 Вт.
Возможно подсоединение к эндоскопу стандарта ACMI;
Цветовая температура 6500К.
Система распыления лекарств

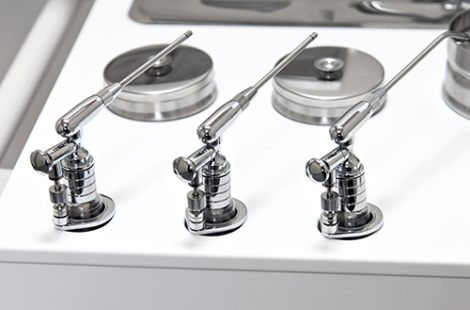

На рабочей панели находится 3 распылителя лекарственных средств

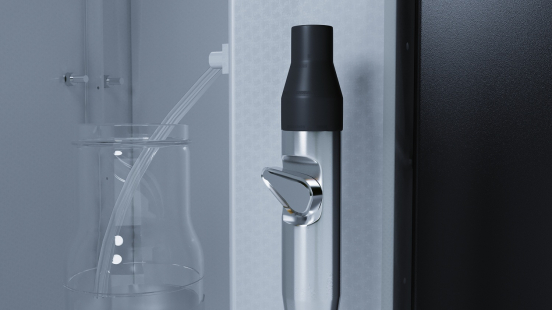

Система аспирации
Установка комплектуется банкой объемом 2л.
Производительность аспиратора позволяет эффективно выполнять промывание миндалин и носовой полости.
Система хранения инструментов
Лоток для хранения инструментов всегда находится на рабочей панели для удобства врача.
Также имеются отдельные полки для инструментов или флаконов.
Система, предотвращающая запотевание эндоскопов
Сопло на рабочей поверхности позволяет быстро подогреть дистальный конец эндоскопа перед манипуляцией.
Автоматическое отключение после использования.

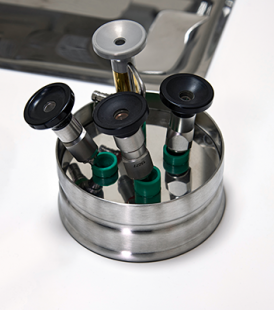

Система хранения эндоскопов
Позволяет одновременно хранить в дезинфицирующем растворе до 4 риноскопов. Использование силиконового
основания исключает повреждение дистальной линзы.

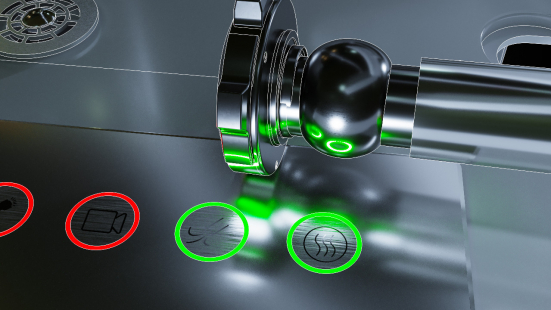

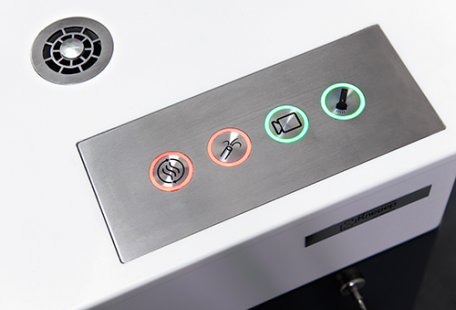

Управление установкой
Осуществляется при помощи сенсорной клавиатуры с индикацией включения.
-
ХАРАКТЕРИСТИКИ
№
Наименование характеристики
Значение
1
Блок установки:
1шт.
1.1
Питание от сети переменного тока:
– напряжение, В
220 ± 22
– частота, Гц
50 ± 0,5
1.2
Потребляемая мощность, Вт, не более
1000
1.3
Габаритные размеры (высота х длина х ширина), мм
755 х 766 х 665
1.4
Масса, кг, не более:
80
1.5
Тип защиты от поражения электрическим током
Класс 1
1.6
Степень защиты от поражения электрическим током
тип B
1.7
Звуковая мощность, дБА, не более
60
1.8
Степень защиты от проникновения жидкостей
IPX0
1.9
Режим работы
– Продолжительный
– режим ожидания (включено в сеть, включен выключатель установки);
– функция «Видеосистема» (работа видеокамеры и монитора)
-поддержание давления в системе распыления
– Повторно-кратковременный
– функция "Подогрев инструмента";
– функция "Источника света";
– функция "Аспирации"
1.10
Время работы:
– продолжительный режим, мин
60
– повторно-кратковременный, цикл, мин
50 включено
10 перерыв
Время установления рабочего режима, не более, мин
5
2
Панель управления установкой:
1шт.
2.1
Габаритные размеры (высота х ширина), мм
80 х 190
2.2
Материал- нержавеющая сталь
наличие
2.3
Кнопки управления:
- источник света для эндоскопии, стандарты Storz
-видеосистема
-подогрев
-аспирация
наличие
3
Блок установки с интегрированной головкой видеокамеры:
1шт.
3.1
Матрица, дюйм
1/3
3.2
ТВ-линий, не менее
700 ТВЛ
3.3
Масса, г, не более
280
3.4
Длина кабеля, мм, не менее
2000
3.5
Кнопка установки баланса белого
наличие
4
Монитор:
1шт.
4.1
Разрешение матрицы
1920 х 1080
4.2
Диагональ, дюйм
21,5
4.3
Яркость, кд/м2, не менее
250
4.4
Разъёмы
D-SUB (VGA), HDMI
4.5
Масса, кг, не более
3,0
5
Кронштейн монитора:
1шт.
5.1
Максимальная нагрузка, кг, не более
5,0
5.2
Поворот, °
180
5.3
Наклон монитора, °, не менее
От – 15 до + 15
5.4
Количество степеней свободы
2
5.5
Длина поворотной штанги, мм, не менее
380
5.6
Диаметр поворотной штанги
30
6
Видеокабель:
1шт.
6.1
Длина, м, не более
1
7
Блок установки с интегрированным источником света:
1шт.
7.1
Освещение, лк, не менее
60 000
(на расстоянии (20 ± 2) мм)
7.2
Настройка освещенности в поле зрения автоматическая
наличие
7.3
Тип источника света
Светодиод
7.4
Присоединительный размер к эндоскопу
Storz
7.5
Длина кабеля источника света, мм, не менее
2000
7.6
Масса, г, не более
130
8
Сопло подогрева инструмента:
1шт.
8.1
Температура подаваемого воздуха, °C
от + 40 до + 50
(на расстоянии 30 мм)
8.2
Время подачи воздуха, сек
10
8.3
Диаметр сопла, мм
50
9
Распылитель:
3шт.
9.1
Максимальное относительное давление в канале распыления при нулевом расходе, кПа, не более
85
9.2
Оптимальная температура жидкости, °С
25
9.3
Габаритные размеры (длина х ширина), мм
210 х 55
9.4
Масса, г, не более
170
10
Наконечники распылителя:
3шт.
10.1
Габаритные размеры (длина х диаметр), мм:
120 х 4
10.2
Угол изгиба, °, не более
35
10.3
Масса, г, не более
20
11
Флакон для жидких лекарств:
3шт.
11.1
Объем флакона распылителя, мл
30
11.2
Габаритные размеры (длина х диаметр), мм, не более:
125 х 25
11.3
Масса, г, не более
35
12
Шланг распылителя:
3шт.
12.1
Габаритные размеры (длина х диаметр наружный х диаметр внутренний), мм:
1500 х 7 х 4
12.2
Масса, г, не более
60
13
Наконечник аспирационный
1шт.
13.1
Максимальное относительное давление аспирации при нулевом расходе, кПа, не менее
– 60
13.2
Регулировка давления наконечника при
нулевом расходе, кПа, не менее
от 0 до -60
13.3
Габаритные размеры (длина х диаметр), мм:
80 х 16
13.4
Диаметр штуцера, мм
7
13.5
Масса, г, не более
30
14
Шланг для наконечника аспирационного:
1 шт
14.1
Габаритные размеры (длина х диаметр наружный х диаметр внутренний), мм не менее
1500 х 9 х 5
14.3
Масса, г, не более
80
15
Банка аспирационная:
1 шт
15.1
Габаритные размеры (высота х диаметр), мм:
280 х 145
15.2
Объем, л, не менее
2
15.3
Масса, г, не более
520
16
Стакан металлический с крышкой:
2 шт
16.1
Габаритные размеры стакана (высота х диаметр), мм:
78 х 76
16.2
Масса, г, не более
195
16.3
Габаритные размеры крышки (высота х диаметр), мм:
8 х 79
16.4
Масса, г, не более
26
17
Емкость для эндоскопов с крышкой:
1 шт
17.1
Габаритные размеры ёмкости (высота х диаметр), мм:
200 х 100
17.2
Масса, г, не более
640
17.3
Габаритные размеры крышки (высота х диаметр), мм:
65 х 95
17.4
Масса, г, не более
85
18
Лоток металлический для инструментов с крышкой
1 шт
18.1
Габаритные размеры лотка (высота х длина х ширина), мм
35 х 310 х 230
18.2
Масса, г, не более
320
18.3
Габаритные размеры крышки (высота х длина х ширина), мм
5 х 310 х 230
18.4
Масса, г, не более
50
19
Столик инструментальный:
1 шт
19.1
Габаритные размеры столика инструментального (высота х длина х ширина), мм, не менее
25 х 495 х 250
20
Штанга:
1 шт
20.1
Габаритные размеры (длина х диаметр), мм
1000 х 50
-
КОМПЛЕКТАЦИЯ
№
Наименование
Кол-во
1.
ЛОР-комбайн (основной блок, максимальная комплектация)
1
2.
Блок установки с интегрированной головкой видеокамеры и источником света
1
3.
Аспирационный наконечник (d=2,5 мм)
1
4.
Ирригационная система (флаконы для жидких лекарств)
3
5.
Устройство для подогрева инструмента
1
6.
Лоток для инструментов с крышкой
1
7.
Емкости с крышкой для обработки эндоскопов
1/4
8.
Емкости для сбора аспирационных жидкостей (основная 2000мл)
1
9.
Программа «Ведение базы пациентов»
1
10.
Монитор 21”
1
11.
Кронштейн монитора
1
